مبدل کولر اسپپلیت AC-100 جایگزین برد بیرونی

توضیحات محصول

معرفی ماژول AC-200: راه‌حل هوشمند حذف برد خارجی کولرهای گازی اینورتر

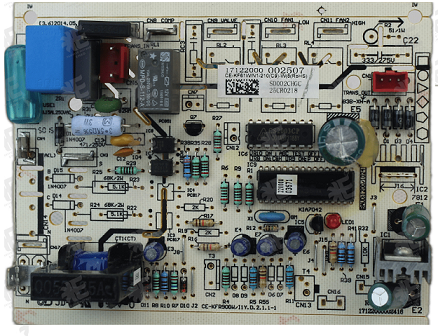

جایگزین برد های زیر با انواع ایسی ها و همچنین برد های سبر رنگ کولر های هاسنس و سوپر جنرال

در دنیای کولرهای گازی اسپلیت اینورتر، یکی از رایج‌ترین مشکلات در مناطق مرطوب و شرجی (مانند جنوب ایران، شمال و شهرهای ساحلی) پوسیدگی و خرابی برد یونیت خارجی است. این برد به دلیل قرار گرفتن در معرض رطوبت، گردوغبار و تغییرات دمایی، اغلب دچار خوردگی قطعات الکترونیکی می‌شود و تعمیر آن هزینه‌بر یا حتی غیرممکن است. اما با ماژول AC-200، دیگر نگران این مسئله نباشید! این ماژول پیشرفته، به‌طور کامل برد خارجی را حذف (بای‌پس) می‌کند و کولر شما را بدون وابستگی به آن راه‌اندازی می‌نماید. این محصول ویژه کولرهای تک فاز از برندهای محبوب مانند مدیا، تک الکتریک، اوولی (یا ایوولی)، تراست، جنرال، سوپر جنرال و هایسنس طراحی شده و مشکلات رایجی مانند ارورهای E9 (مشکل ارتباطی بین یونیت داخلی و خارجی)، F9 (خرابی سنسور یا مدار خارجی)، E7 (ارور فن یا کمپرسور خارجی) و E4 (مشکلات دمایی یا سنسور خارجی) را به‌طور کامل حل می‌کند.

مزایای کلیدی AC-200: حل مشکلات بدون از دست دادن امکانات

• حذف کامل ارورها: AC-200 تمام سیگنال‌ها و ارورهای مرتبط با یونیت خارجی را شبیه‌سازی و حذف می‌کند. مثلاً اگر کولر شما با ارور E9 (که نشان‌دهنده قطع ارتباط بین بردها است) مواجه شده، این ماژول ارتباط را بازسازی کرده و دستگاه را بدون مشکل روشن می‌نماید. ارورهای F9 (معمولاً مربوط به خرابی IPM یا مدار قدرت خارجی)، E7 (مشکلات فن کندانسور) و E4 (ارور سنسور دما یا فشار) نیز با بای‌پس برد خارجی، کاملاً برطرف می‌شوند.

• حفظ تمام امکانات فابریک: برخلاف روش‌های قدیمی که تعمیرکاران برد داخلی و خارجی را با بردهای یونیورسال ساده جایگزین می‌کردند (و منجر به از دست رفتن آپشن‌هایی مانند حالت توربو، تایمر، خواب، کنترل هوشمند دور فن و تشخیص خودکار می‌شد)، AC-200 اجازه می‌دهد از همه ویژگی‌های اصلی برد داخلی کولر بهره ببرید. کولر شما همچنان هوشمند و کارآمد باقی می‌ماند، بدون هیچ کاهشی در عملکرد.

• صرفه‌جویی اقتصادی: هزینه تعویض برد خارجی اصلی می‌تواند تا چند میلیون تومان برسد، اما با AC-200، تعمیر را با کسری از این مبلغ انجام دهید. این ماژول ایده‌آل برای تعمیرکاران حرفه‌ای و کاربران خانگی است که می‌خواهند کولر خراب‌شان را سریع و ارزان احیا کنند.

نحوه نصب ساده و بی‌دردسر

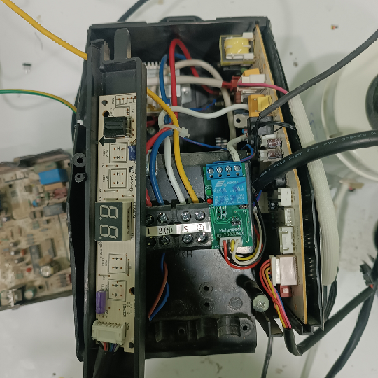

AC-200 به‌راحتی در کنار برد پنل داخلی (یونیت داخلی) نصب می‌شود و کولر را کاملاً بی‌نیاز از برد خارجی می‌کند. فرآیند نصب فقط چند دقیقه طول می‌کشد:

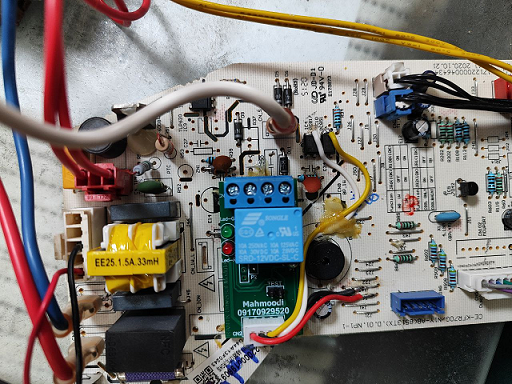

• اتصال به برد داخلی: با استفاده از راهنماهای موجود در پکیج (شامل سیم‌ها و کانکتورهای استاندارد)، ماژول را مستقیماً به برد داخلی متصل کنید. این اتصال شامل شبیه‌سازی سیگنال‌های ارتباطی (مانند سریال یا پالس‌های کنترلی) است تا برد داخلی فکر کند یونیت خارجی هنوز فعال است.

• خروجی ساده: از AC-200 فقط یک سیم خروجی برای راه‌اندازی کمپرسور خارجی و فن کندانسور خارج می‌شود – دقیقاً مانند اکثر کولرهای اسپلیت معمولی موجود در بازار. این سیم به‌طور مستقیم به کمپرسور و فن متصل شده و کنترل سرعت و قدرت را مدیریت می‌کند، بدون نیاز به مدارهای پیچیده خارجی.

• نکته ایمنی: نصب توسط تعمیرکار آشنا با سیستم‌های برودتی توصیه می‌شود تا از رعایت استانداردهای الکتریکی (مانند ولتاژ 220V تک فاز و حفاظت از جریان اضافه) اطمینان حاصل شود.

توضیحات تخصصی: عملکرد فنی AC-200

از نظر فنی، AC-200 یک مبدل هوشمند بای‌پس است که بر پایه میکروکنترلرهای پیشرفته (مانند AVR یا STM32) ساخته شده و قابلیت شبیه‌سازی پروتکل‌های ارتباطی استاندارد کولرهای اینورتر و غیر اینورتر را دارد. این ماژول:

• شبیه‌سازی سنسورها: ارورهای E4 و E7 را با تولید سیگنال‌های مجازی برای سنسورهای دما، فشار و سرعت فن برطرف می‌کند.

• مدیریت قدرت: برای ارور F9، مدار قدرت خارجی را بای‌پس کرده و کنترل مستقیم کمپرسور (معمولاً روتاری یا پیستونی) را بر عهده می‌گیرد، با پشتیبانی از فرکانس‌های متغیر تا 50-60 هرتز.

• حذف ارتباطات: ارور E9 را با ایجاد یک لوپ محلی بین برد داخلی و AC-200 حل می‌کند، بدون نیاز به کابل‌های طولانی بین یونیت‌ها.

• سازگاری الکتریکی: ورودی: 220V AC تک فاز؛ خروجی: سیگنال‌های رله‌ای برای کمپرسور (تا 10A) و فن (تا 5A)، با حفاظت از اورلود و اورولتاژ داخلی
