برد مبدل کمپرسور اینورتر هیتاچی SH-100
SH-100 یک برد تخصصی برای تعمیر و بازسازی سیستم سرمایش یخچالفریزرهای هیتاچی است که در شرایط خرابی کمپرسور اینورتر، امکان استفاده از کمپرسور معمولی On/Off را فراهم میکند.
در بسیاری از یخچالفریزرهای جدید هیتاچی، کمپرسور توسط سیستم اینورتر و برد اصلی دستگاه کنترل میشود. در صورت خرابی کمپرسور اینورتر، هزینه تعمیر دستگاه میتواند افزایش پیدا کند و در برخی موارد تهیه کمپرسور جایگزین مناسب نیز دشوار باشد.
برد Hitachi SH-100 با هدف سادهسازی این فرآیند طراحی شده است. این ماژول با دریافت و تحلیل فرمانهای کنترلی برد اصلی، شرایط لازم برای عملکرد سیستم را شبیهسازی کرده و امکان استفاده از کمپرسور معمولی را بهصورت روشن/خاموش (On/Off) فراهم میکند.
کاربرد برد SH-100
این برد برای تکنسینهای تعمیرات یخچال و فریزر هیتاچی طراحی شده و در مواردی که کمپرسور اینورتر دستگاه معیوب است و قرار است کمپرسور معمولی جایگزین آن شود، مورد استفاده قرار میگیرد.
SH-100 برای طیف گستردهای از مدلهای هیتاچی طراحی شده و طبق طراحی و تست انجامشده، بیش از ۲۱ نوع برد اصلی یخچالفریزر هیتاچی را پشتیبانی میکند.
این محصول برای مدلهای هیتاچی با تاریخ تولید تا سال ۲۰۲۵ طراحی شده است.
تبدیل کمپرسور اینورتر به کمپرسور On/Off
ساختار عملکرد SH-100 بر پایه تبدیل منطق کنترل کمپرسور اینورتر به کنترل ساده On/Off است.
در حالت عادی، برد اصلی یخچال کمپرسور اینورتر را بر اساس الگوریتم و سیگنالهای کنترلی مخصوص خود مدیریت میکند. اما زمانی که کمپرسور اینورتر با یک کمپرسور معمولی جایگزین میشود، سیستم کنترل اصلی دستگاه نیاز به یک واسط مناسب دارد.
SH-100 بهعنوان این واسط عمل کرده و با استفاده از میکروکنترلر اختصاصی، اطلاعات و فرمانهای مورد نیاز را پردازش و شرایط لازم برای عملکرد صحیح سیستم را فراهم میکند.
میکروکنترلر اختصاصی
یکی از بخشهای مهم این محصول، استفاده از میکروکنترلر قدرتمند و برنامهریزیشده است.
نرمافزار داخلی برد برای شناسایی و پردازش اطلاعات مربوط به سیستم کنترل طراحی شده و هدف آن ایجاد عملکرد پایدار و هماهنگ میان برد اصلی یخچال و کمپرسور معمولی است.
به همین دلیل SH-100 صرفاً یک رله ساده نیست؛ بلکه یک ماژول کنترلی هوشمند برای تبدیل سیستم کمپرسور اینورتر به On/Off محسوب میشود.
رله ۱۵ آمپر
در بخش خروجی قدرت از رله ۱۵ آمپر استفاده شده است. انتخاب رله مناسب در این کاربرد اهمیت زیادی دارد، زیرا کمپرسور در زمان راهاندازی میتواند جریان قابل توجهی ایجاد کند.
رله بهکاررفته در SH-100 برای کنترل کمپرسور طراحی شده و امکان قطع و وصل مدار کمپرسور را فراهم میکند.
PCB دولایه و طراحی کمحجم

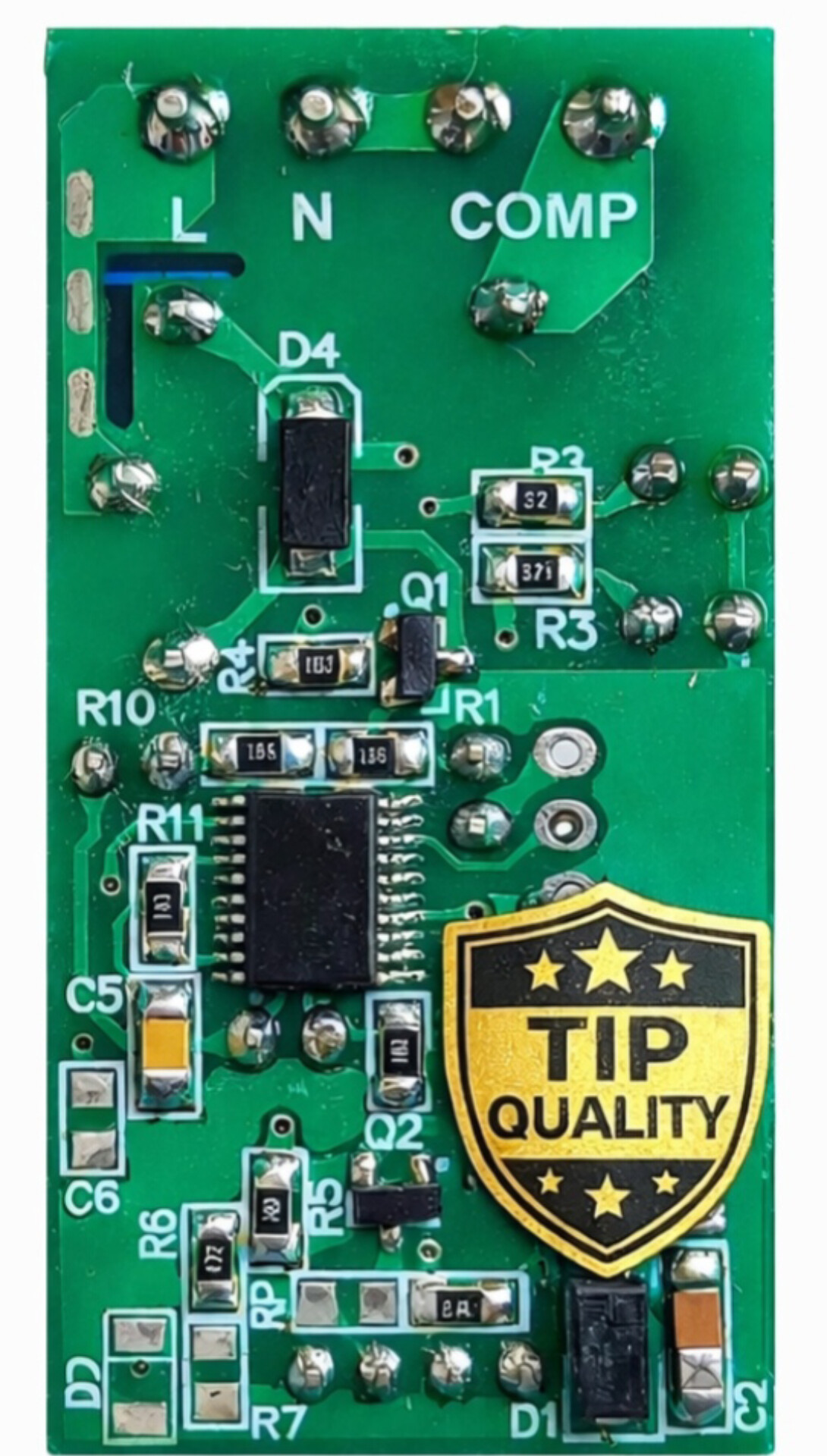

یکی از ویژگیهای SH-100، استفاده از PCB دولایه با طراحی فشرده است.
طراحی برد بهگونهای انجام شده که فضای کمی داخل دستگاه اشغال کند و تکنسین بتواند آن را در محل مناسب داخل یخچال نصب کند.
به دلیل ابعاد و طراحی مناسب، امکان جانمایی برد در کنار برد اصلی و در برخی نصبها در محل IPM وجود دارد؛ البته محل نصب نهایی باید بر اساس فضای داخلی دستگاه و شرایط همان مدل تعیین شود.
کانکتورها و اتصالات

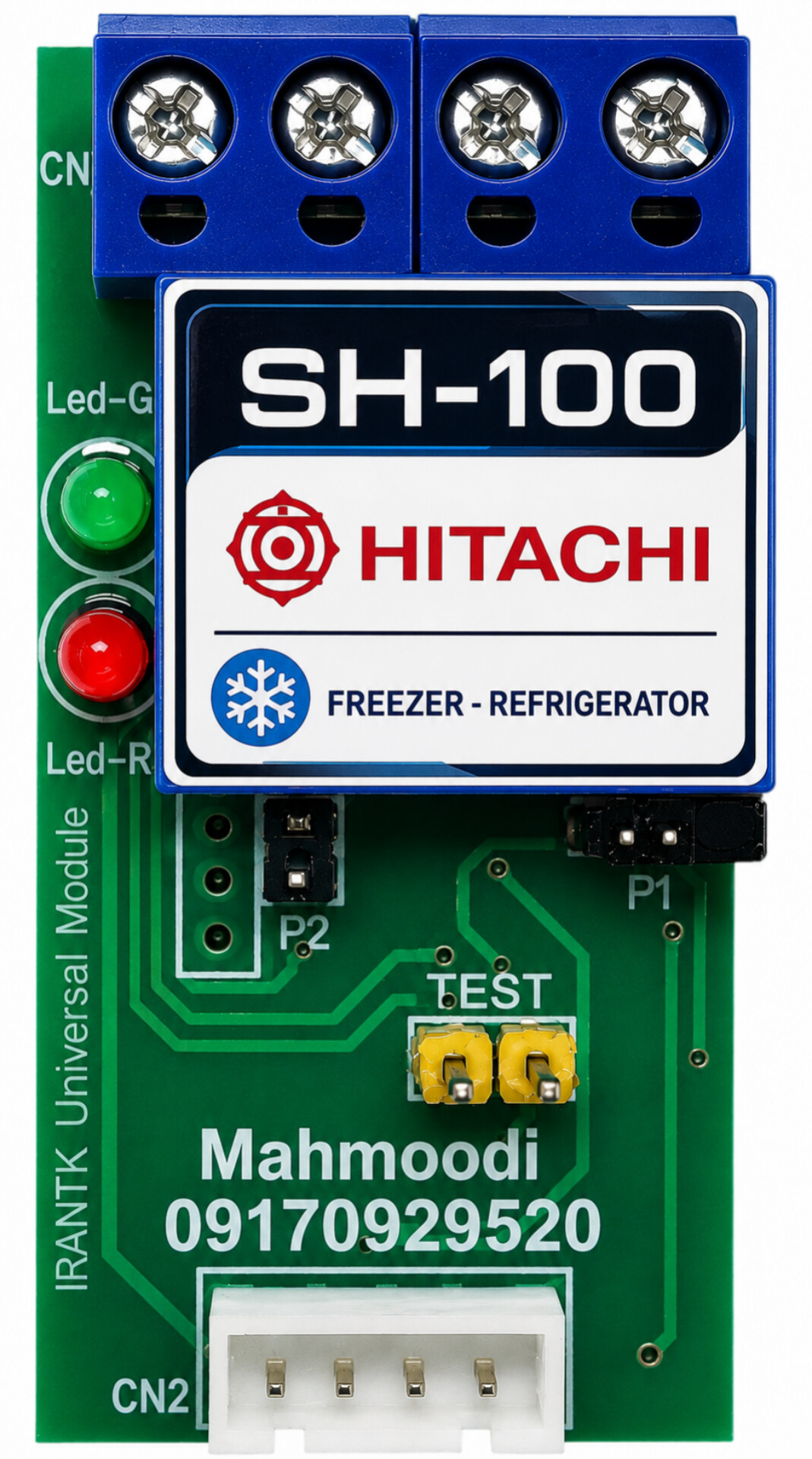

در قسمت ورودی SH-100 از سوکت ۴ پین استفاده شده است تا اتصال به مدار کنترل دستگاه بهصورت مرتب و استاندارد انجام شود.
در قسمت خروجی قدرت نیز از ترمینال KF300 استفاده شده است.
این ترمینال دارای چهار مسیر اتصال است که مطابق نقشه و راهنمای نصب:
- دو ترمینال برای فاز و نول ورودی
- دو ترمینال برای اتصال به کمپرسور
در نظر گرفته شدهاند.
توجه: سیمکشی و اتصال ترمینالها باید دقیقاً مطابق راهنمای نصب SH-100 انجام شود و قبل از برقدار کردن برد، صحت سیمکشی و مشخصات کمپرسور بررسی شود.
مزایای برد مبدل کمپرسور هیتاچی SH-100
- تبدیل سیستم کمپرسور اینورتر به On/Off
- امکان استفاده از کمپرسور معمولی در شرایط مناسب
- پشتیبانی از بیش از ۲۱ نوع برد یخچالفریزر هیتاچی
- طراحی برای مدلهای تولیدشده تا سال ۲۰۲۵
- استفاده از میکروکنترلر اختصاصی
- استفاده از رله ۱۵ آمپر
- PCB دولایه
- طراحی کمحجم و مناسب برای نصب داخل دستگاه
- امکان جانمایی در کنار برد اصلی یا محل مناسب IPM
- استفاده از کانکتور ۴ پین در بخش ورودی
- استفاده از ترمینال KF300 در بخش قدرت
- مناسب برای استفاده توسط تکنسینهای متخصص تعمیرات برد و یخچال
چرا SH-100؟
خرابی کمپرسورهای اینورتر میتواند هزینه تعمیر یخچال را افزایش دهد؛ بهخصوص زمانی که تهیه کمپرسور اصلی یا جایگزین مناسب دشوار یا پرهزینه باشد.
در چنین شرایطی، در صورتی که از نظر فنی و مشخصات کمپرسور امکان جایگزینی وجود داشته باشد، SH-100 میتواند به تکنسین اجازه دهد سیستم کنترل را برای کار با کمپرسور معمولی On/Off آماده کند.
این محصول برای تعمیرکارانی طراحی شده است که به دنبال یک راهکار تخصصی، کمحجم و قابل اعتماد برای تبدیل سیستم کمپرسور اینورتر هیتاچی هستند.
مناسب برای تعمیرکاران یخچال و فریزر هیتاچی
برد SH-100 مبدل کمپرسور اینورتر هیتاچی یک محصول تخصصی برای مراکز تعمیرات، تعمیرکاران برد الکترونیکی و تکنسینهای سیستمهای سرمایشی است.
راهنمای کامل نصب و جدول مدلها و بردهای پشتیبانیشده بهزودی ارائه خواهد شد.
نکته فنی: استفاده از کمپرسور معمولی باید با توجه به ظرفیت سرمایشی، نوع مبرد، شرایط مدار تبرید، جریان کاری و مشخصات فنی دستگاه انجام شود. SH-100 وظیفه تبدیل منطق کنترل الکتریکی کمپرسور را بر عهده دارد و انتخاب کمپرسور جایگزین باید بهصورت تخصصی انجام شود
